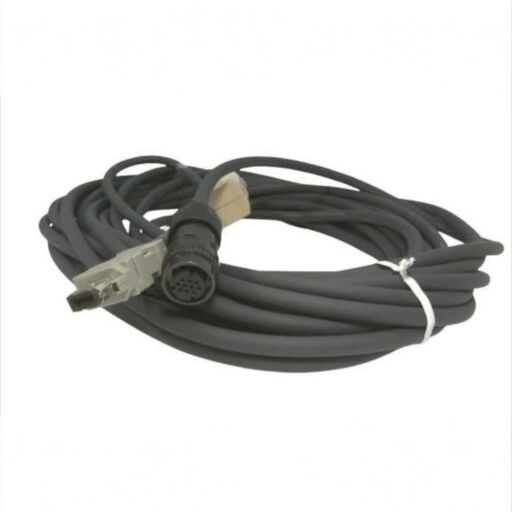

YASKAWA JZSP-CVP26-15-E Câble de signal codeur 15m

Achetez en ligne votre câble de signal codeur YASKAWA JZSP-CVP26-15-E sur notre boutique Cnc-shopping, spécialiste des pièces détachées pour machines-outils à commande numérique.

Le YASKAWA JZSP-CVP26-15-E est un câble de signal codeur conçu pour assurer la transmission des signaux de position entre un servomoteur Yaskawa et son variateur SERVOPACK compatible. D’une longueur de 15 mètres, il garantit une communication fiable des données de position et de vitesse, essentielles au fonctionnement précis des axes CNC et des équipements industriels équipés de servomoteurs Yaskawa.

Ce câble relie la sortie du codeur du moteur à l’interface de retour du variateur afin d’alimenter la boucle de contrôle en informations précises. Sa conception blindée limite les perturbations électromagnétiques générées par les variateurs, contacteurs ou broches présents dans les armoires électriques, assurant ainsi l’intégrité des signaux de retour même dans des environnements industriels exigeants.

La référence JZSP-CVP26-15-E est une liaison préassemblée en usine, équipée de connecteurs codés et prêts à l’emploi, garantissant le respect du brochage et éliminant les risques liés aux sertissages réalisés sur site. Elle est particulièrement adaptée aux centres d’usinage, tours CNC, rectifieuses et autres machines industrielles utilisant des systèmes servo Yaskawa nécessitant un retour codeur précis pour les opérations de contournage, de filetage ou de positionnement de haute précision.

Ce modèle appartient à la gamme destinée aux servomoteurs Yaskawa SGMGV équipés d’un codeur absolu. Il se distingue par sa version flexible à haute endurance en flexion, adaptée aux chaînes porte-câbles soumises à des mouvements répétés. Il intègre un boîtier batterie, dispose d’un connecteur MLX côté variateur et d’un connecteur droit côté moteur, tout en conservant une longueur nominale de 15 mètres.

En maintenance industrielle, ce câble est souvent utilisé pour remédier aux alarmes codeur, aux défauts de référencement, aux erreurs de poursuite intermittentes ou aux défaillances provoquées par l’usure mécanique, les infiltrations de liquide de refroidissement ou les flexions répétées. Le fait de conserver cette référence en stock permet de réduire considérablement les temps d’arrêt lorsqu’une défaillance survient sans préavis. Il constitue également une solution adaptée lors de rétrofits impliquant un déplacement d’armoire ou une extension d’axe nécessitant une plus grande longueur de câble.

Fabriqué au Japon selon les standards YASKAWA, chaque câble fourni par Cnc-shopping peut être contrôlé par des ingénieurs qualifiés afin de vérifier la continuité électrique, la conformité du brochage et l’intégrité du blindage sur des bancs d’essai adaptés. Les câbles sont soigneusement conditionnés pour le transport industriel et bénéficient d’une garantie selon les conditions applicables. Des services de réparation, d’échange et de recherche de références obsolètes peuvent également être proposés afin d’assurer la pérennité des installations Yaskawa plus anciennes et de maintenir la disponibilité des équipements de production.

Questions fréquentes sur JZSP-CVP26-15-E :

Comment vérifier la compatibilité avec mon servomoteur et mon SERVOPACK ?
Contrôlez la référence complète sur la liste pièces de la machine et sur le câble démonté, puis comparez le type d’encodeur du moteur et le port feedback du variateur. En cas de doute, fiez-vous aux plaques signalétiques moteur/drive et au schéma de câblage d’origine.

La version 15 m peut-elle remplacer une longueur plus courte ?
Oui si les interfaces et connecteurs sont identiques et que le cheminement le permet. Respectez un routage propre, la séparation des puissances et le rayon de courbure recommandé par le constructeur machine.

Quels symptômes indiquent un câble d’encodeur défaillant sur un axe CNC ?
Alarmes codeur aléatoires, homing instable, jitter de position ou erreurs de poursuite intermittentes qui varient en manipulant le faisceau. Des sections écrasées, un blindage endommagé ou des traces de liquide de coupe près des terminaisons sont également des signaux d’alerte.

À quoi sert le boîtier batterie intégré ?
Il maintient les données d’origine absolue de l’encodeur lors des coupures d’alimentation. Cela facilite la remise en service et fiabilise le repérage de position sans réinitialisation intempestive.
